室外道路监控立杆:标准安装施工?看完就会立杆
江苏顺泰交通科技公司专业生产各种交通信号灯,道路交通杆件,交通信号机,公路交通龙门架等产品,厂家直销,品质有保证,价格优惠,欢迎选购!
很多朋友对室外道路监控立杆的报价都拿不准,不确定,主要还是对其工作量不清楚,不知道室外道路监控立杆需要做哪些内容?我们今天先一起看下具体如何施工?有哪些内容需要做。
1、工程勘察
现场勘察就是了解现场情况,把所有需要记录的数据通过拍照、绘图等方式详细地记录下来,并编制成文档及图纸,在施工前需完成勘察工作。
2、施工现场的准备工作
检查各种设备的性能,保证满足施工要求。
组织施工组成员学习施工安全知识,准备安全防护用具。
一切准备工作结束后,开始展开施工。
二、立杆基础施工
1、确定基础位置
立杆基础开挖时,首先根据前期勘察资料或借助纬度仪、GPS等仪器,落实点位具体位置,并根据施工图确定基础开挖具体位置。
2、基础尺寸参考
基础开挖需要根据立杆横臂(以L杆为例)确定立杆基础尺寸,必须满足设计图纸要求,如现场条件不满足时应保证立杆基础的体积和设计体积相等,基础规格可参考下表。
立杆横臂
基础尺寸(长*宽*深)(米)
1 4M 1.2*1.2*1.5
2 6M 1.2*1.2*1.8
3 8M 1.5*1.5*1.8
4 10M 1.8*1.8*2
5 12M 2*2*2.5
若立杆防风等级高于8级、抗震等级高于5级或基础开挖处土质松的话,基础均需要加大。
3、基础施工流程
基础浇筑完成后,必须要养护一段时间,对采用硅酸盐水泥、普通硅酸盐水泥或矿渣硅酸盐水泥拌制的混凝土,不得少于7天,养护期内温度确保零上5摄氏度及以上。对掺用缓凝外加剂、矿物掺和料或有抗渗性能要求的混凝土,不得少于14天,以确保混凝土能达到一定的安装强度。
基础的浇注、混凝土强度等级必须符合GB50204-2015的要求。
立杆基础的开挖、浇筑流程,如下面所示:
1)、基础在开挖过程中需注意垂直、美观,一般土质情况下打两根角钢(一般情况1.5m)下去,做接地使用
2)、 打入角钢后(角钢末端预留30公分露出坑底泥土面),基础底部采用直径为:8MM的圆钢筋敷设一层尺寸为:20CM*20CM的钢筋网并浇筑上20公分厚混凝土,表面抹至水平状态,作为立杆基础的占底层
3)、两根角钢,通过扁铁和地笼焊接,并将地笼固定,固定时需要注意地笼的相位,确保杆件横臂垂直车辆行驶方向,地笼的地脚螺杆从基础底部起每隔50CM横向于基础坑壁焊接一根角钢用于加固,保证基础的地笼和混凝土浇筑后有优良的一体性
4)、地笼内引入PE管,固定住,并通往杆件配套的手井
5)、在浇灌过程中,混凝土尽量对准地笼中间浇灌,以免地笼偏移,并保证浇灌过程中分三次震动,浇灌后立即使用水平仪测量地笼是否安装垂直
6)、浇灌后的基础效果图。
4、接地施工
前端设备安装于室外,易遭到雷电打击;前端设备的电源一般在现场就近取用,易受雷电波影响产生高压和浪涌电流;如果没有必要的防雷、避雷措施,前端设备的运行将得不到保障,有可能导致摄像主机等设备短期内大量损坏,使系统瘫痪。为了前端设备能可靠、长久地运行,摄像机杆、前端机箱及相应设备须接地。
接地体施工应符合电气装置安装工程接地装置施工及验收规范GB 50169-2016
1)、立杆采用整体接地;
2)、设备机箱内设接地柱或接地排,将机箱内设备接地,并将接地柱或接地排与立杆接地极相连;

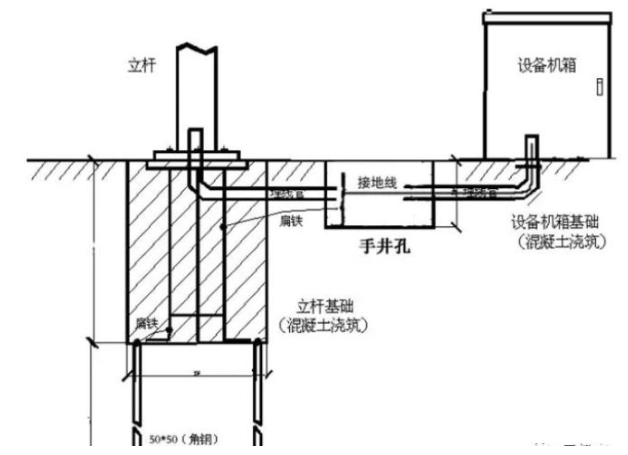

3)、接地方式如下示意图所示:
4)、在基坑底部打两根角钢(一般情况1.5m)下去,角钢与基础地笼用40×4mm扁钢焊接,保证立杆整体接地。
5)、扁钢焊接至立杆配套手井,预留接头。
6)、从手井内扁钢接头处引接地线入设备箱接地柱或接地排。接地线使用软质铜绞线,其截面为10mm²以上。
7)、确保接地电阻<4Ω,如测试未达标准,则采用扩大地网(增加接地角钢数量,直至接地电阻<4Ω)的方式,如下图所示:
两个角钢之间距离3米,用扁钢焊接连接。
可以在开挖预埋管道时的沟道里打入,与PE管一起埋好。也可现场全部恢复再做接地桩,需注意避开地下管道。焊接处用磷化液或防锈液等做防锈处理。
增加的角钢通过扁钢与立杆配套手井内的扁钢焊接。
